Descrição

A Válvula de Serviço de Latão e Cobre 1/4 COND UP é um componente destinado à integração com tubulações utilizadas em sistemas de climatização e refrigeração, permitindo a formação de um ponto técnico de serviço no circuito quando compatível com a instalação.

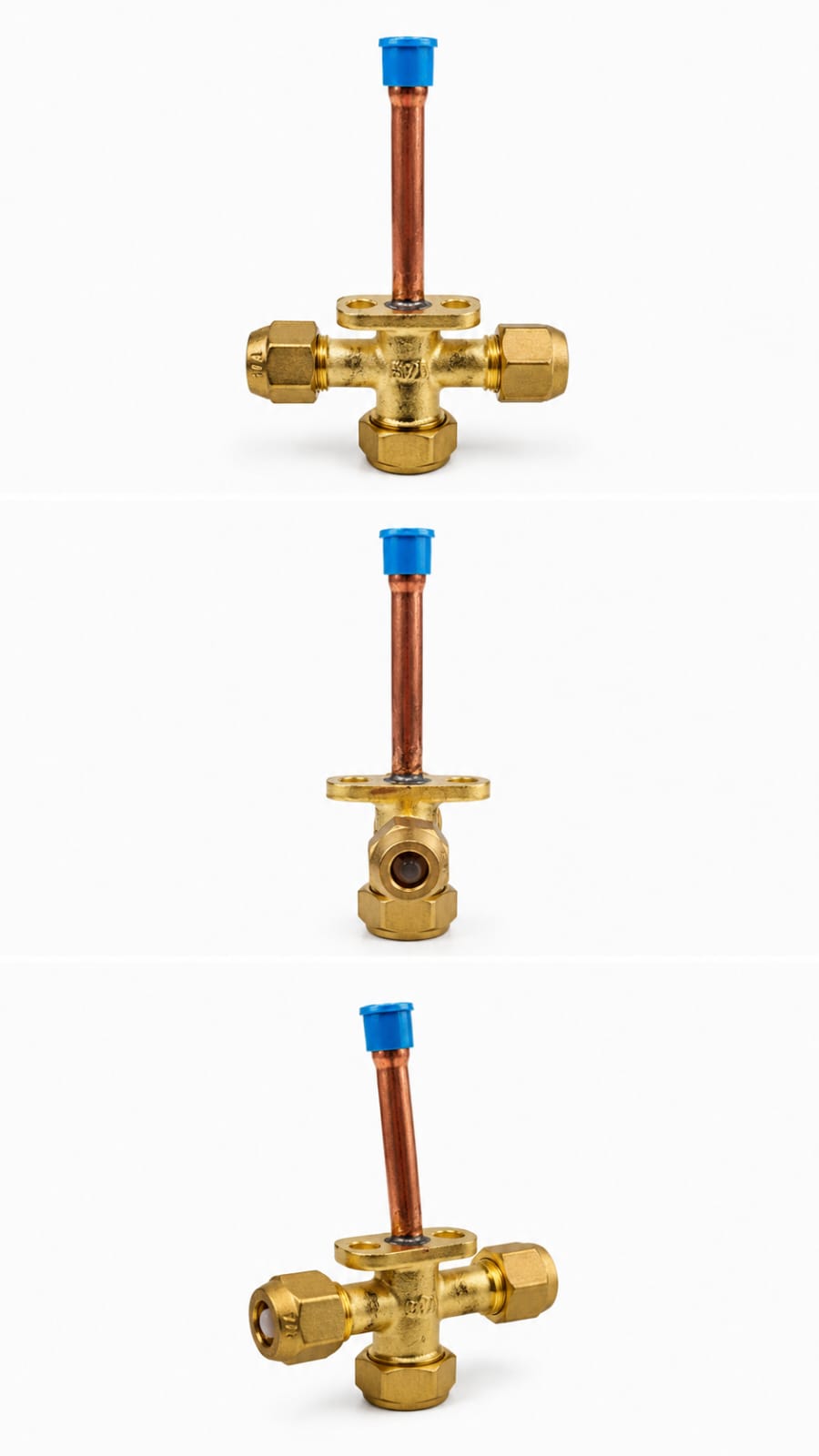

O conjunto fotografado apresenta um trecho tubular de cobre associado a componentes metálicos de acabamento latonado, configuração utilizada em componentes destinados à conexão com linhas frigorígenas.

Pontos de serviço são importantes porque permitem ao profissional acessar o circuito frigorígeno durante procedimentos de instalação, diagnóstico ou manutenção, desde que sejam utilizados equipamentos, adaptadores e métodos compatíveis com a válvula e com o sistema.

CARACTERÍSTICAS CONFIRMADAS OU FORNECIDAS

• Produto: válvula de serviço;
• Identificação comercial: COND UP;
• Medida informada: 1/4″;
• Construção combinando cobre e componente metálico de acabamento latonado;
• Trecho tubular em cobre;
• Componente destinado à integração com tubulação;
• Aplicação relacionada a sistemas de climatização e refrigeração;
• Configuração de ponto de serviço;
• Peça destinada a circuito frigorígeno compatível.

PARA QUE SERVE UMA VÁLVULA DE SERVIÇO?

Em sistemas frigorígenos, determinados pontos da tubulação precisam permitir acesso técnico ao circuito.

Dependendo da construção específica da válvula, esse acesso pode ser utilizado para procedimentos como:

• Diagnóstico;
• Medição de pressão;
• Conexão de instrumentos;
• Evacuação do circuito;
• Carga de fluido refrigerante;
• Recuperação de fluido;
• Testes técnicos;
• Intervenções de manutenção.

A função exata disponível depende da construção interna da válvula e da configuração do sistema onde ela será aplicada.

UTILIZAÇÃO EM REFRIGERAÇÃO E CLIMATIZAÇÃO

Quando dimensional e tecnicamente compatível, o componente pode ser utilizado em:

• Sistemas de ar-condicionado;
• Sistemas de climatização;
• Sistemas de refrigeração;
• Unidades condensadoras;
• Linhas frigorígenas;
• Montagens técnicas;
• Reparos de tubulação;
• Substituição de pontos de serviço;
• Serviços de manutenção.

A medida de 1/4″ deve corresponder ao ponto previsto na instalação.

POR QUE O PONTO DE SERVIÇO É IMPORTANTE?

O circuito frigorígeno trabalha fechado e pode operar sob pressão.

Para diagnosticar seu funcionamento, o técnico pode precisar acessar informações ou condições internas do sistema sem desmontar todo o circuito.

Uma válvula de serviço adequada cria um ponto específico para essa intervenção.

Esse acesso, entretanto, precisa permanecer corretamente vedado quando não estiver sendo utilizado.

CUIDADOS ANTES DA INSTALAÇÃO

Antes de instalar:

• Confirme a medida 1/4″;
• Verifique a compatibilidade com o sistema;
• Confirme a aplicação prevista para COND UP;
• Inspecione o tubo de cobre;
• Inspecione o corpo metálico;
• Verifique se existem deformações;
• Não utilize peça trincada ou danificada;
• Preserve o interior da conexão;
• Evite entrada de poeira;
• Evite entrada de umidade;
• Evite contato com partículas ou limalhas;
• Mantenha o ponto de serviço protegido.

CUIDADO ESPECIAL COM A BRASAGEM

O conjunto apresenta cobre conectado a componentes metálicos próximos ao ponto de serviço.

Durante a brasagem, o calor aplicado ao tubo pode se propagar rapidamente até o corpo da válvula.

Aquecimento excessivo pode comprometer:

• Componentes internos;
• Elementos de vedação;
• Mecanismos de serviço;
• Superfícies de assentamento;
• Funcionamento posterior da válvula.

Por isso, o aquecimento deve ser controlado e concentrado na região necessária à união.

Aplicar mais calor não significa produzir uma instalação melhor.

PROTEÇÃO DO MECANISMO DURANTE A INSTALAÇÃO

Se a válvula possuir elementos internos sensíveis ao calor, estes devem ser protegidos de acordo com o procedimento aplicável ao componente.

A fotografia não permite confirmar a construção interna deste modelo específico, portanto não é adequado indicar desmontagem, remoção de núcleo ou qualquer outro procedimento particular sem a documentação correspondente.

CUIDADO COM CONTAMINAÇÃO INTERNA

A válvula passa a fazer parte do circuito frigorígeno.

Por isso, qualquer contaminante introduzido durante a montagem pode posteriormente circular pelo sistema.

Evite:

• Poeira;
• Limalhas;
• Umidade;
• Resíduos de brasagem;
• Partículas metálicas;
• Óleos externos;
• Ferramentas contaminadas.

O interior da linha precisa permanecer limpo.

OXIDAÇÃO DURANTE A BRASAGEM

O aquecimento do cobre pode favorecer a formação de óxidos no interior da tubulação.

Esses resíduos podem posteriormente circular pelo circuito.

Quando previsto pelo procedimento técnico adotado, a passagem controlada de nitrogênio seco durante a brasagem auxilia na redução da oxidação interna.

DEPOIS DA INSTALAÇÃO

Após a montagem:

• Inspecione a região brasada;
• Verifique o alinhamento do conjunto;
• Confirme que o tubo não foi deformado;
• Verifique o ponto de serviço;
• Confirme o fechamento adequado;
• Execute o teste de estanqueidade;
• Verifique se existem microvazamentos;
• Execute os demais procedimentos técnicos necessários antes da operação.

CUIDADO COM A TAMPA OU FECHAMENTO EXTERNO

Quando o modelo possuir tampa ou elemento externo de proteção e vedação complementar, ele deve permanecer corretamente instalado após o serviço.

O ponto de acesso não deve ficar desnecessariamente exposto ao ambiente.

Além de proteger contra contaminação, o fechamento externo pode participar da segurança do conjunto conforme a construção específica da válvula.

RISCOS DE UMA INSTALAÇÃO INCORRETA

Uma montagem inadequada pode provocar ou favorecer:

• Vazamento de fluido refrigerante;
• Microvazamento pelo ponto de serviço;
• Perda de estanqueidade;
• Falha da região brasada;
• Danos por superaquecimento;
• Danos ao mecanismo interno;
• Deformação do tubo;
• Entrada de ar;
• Entrada de umidade;
• Contaminação do circuito;
• Perda de carga de refrigerante;
• Perda de desempenho;
• Necessidade de recuperação do fluido;
• Necessidade de nova evacuação;
• Necessidade de desmontagem;
• Retrabalho;
• Problemas operacionais.

Como o componente pode permanecer conectado diretamente a um circuito pressurizado, qualquer falha de vedação precisa ser tratada com atenção.
