Descrição

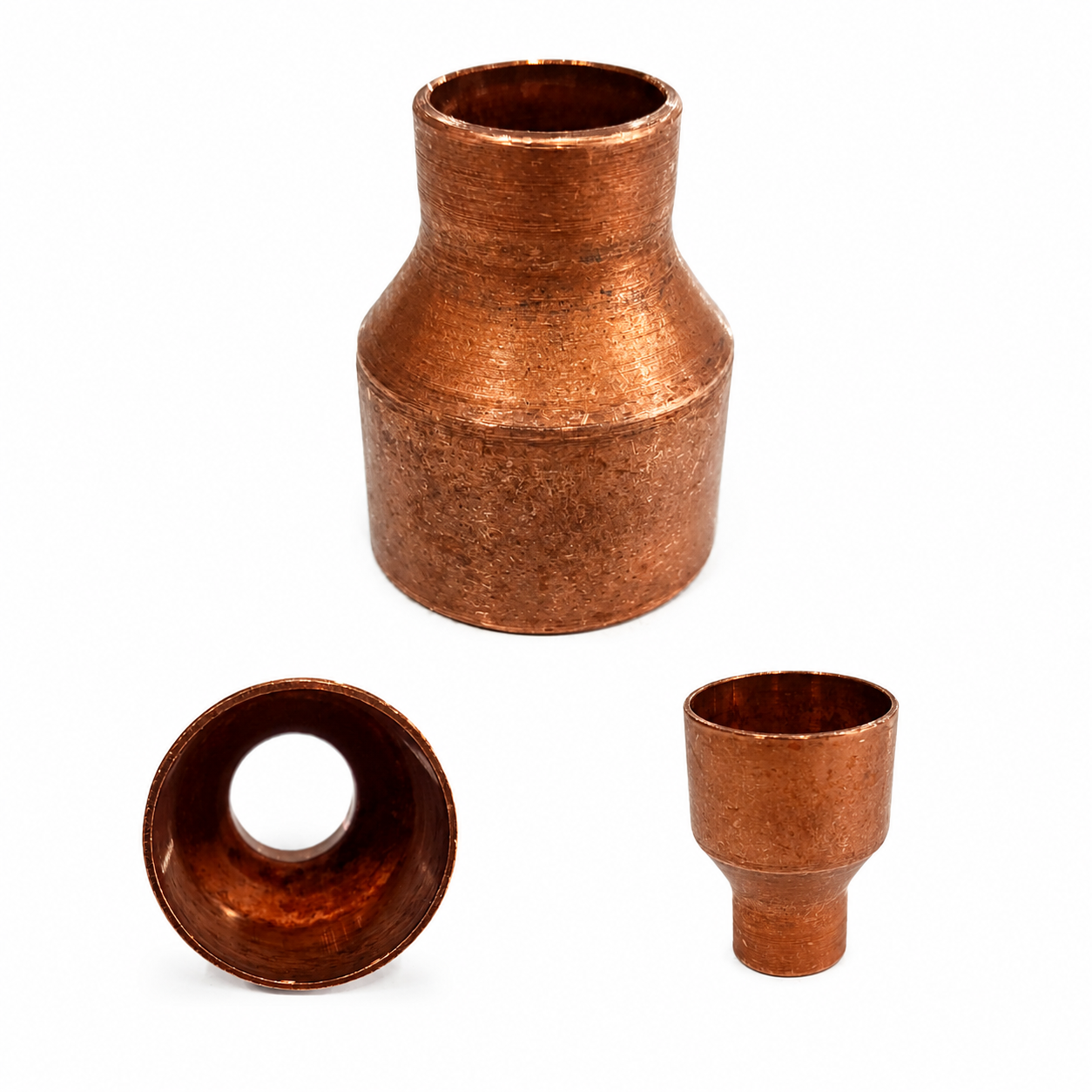

A Luva de Redução de Cobre 1 3/8 x 3/4 x 1/16 é uma conexão utilizada para realizar a transição entre tubulações de diferentes diâmetros em instalações de climatização e refrigeração.

O componente apresenta formato concêntrico, com uma extremidade de maior diâmetro e outra de menor diâmetro, permitindo a união de trechos de tubulação com dimensões distintas.

Visualmente, a peça apresenta extremidades lisas e sem rosca, característica compatível com conexões de cobre utilizadas em montagens nas quais a união é realizada por encaixe e processo apropriado de soldagem ou brasagem.

Sua função é permitir a redução da seção da tubulação sem necessidade de adaptações improvisadas, criando uma transição física entre tubos de diferentes dimensões dentro do sistema.

CARACTERÍSTICAS TÉCNICAS CONFIRMADAS

• Produto: luva de redução;
• Material informado: cobre;
• Tipo: conexão redutora;
• Configuração: redução concêntrica;
• Medida informada: 1 3/8 x 3/4 x 1/16;
• Medidas 1 3/8 e 3/4 também identificadas na anotação da embalagem;
• Extremidades lisas;
• Sem rosca aparente;
• Aplicação relacionada à união de tubulações de diferentes dimensões;
• Produto destinado ao segmento de climatização e refrigeração conforme contexto fornecido.

UTILIZAÇÃO E APLICAÇÕES

A Luva de Redução de Cobre é utilizada quando existe necessidade de conectar dois trechos de tubulação com diâmetros diferentes.

No segmento de climatização e refrigeração, esse tipo de conexão pode participar da montagem de linhas frigorígenas e redes de tubulação em situações nas quais o projeto ou equipamento exige mudança de diâmetro.

Pode ser empregada, quando dimensionalmente compatível, em:

• Sistemas de climatização;
• Sistemas de refrigeração;
• Linhas frigorígenas;
• Instalações de ar-condicionado;
• Redes de tubulação de cobre;
• Interligação de trechos com diferentes diâmetros;
• Serviços de montagem;
• Ampliações e modificações tecnicamente previstas;
• Manutenção e substituição de conexões.

A utilização deve obedecer às medidas especificadas para a instalação. Uma redução não deve ser utilizada apenas porque os tubos aparentam encaixar.

A alteração de diâmetro de uma linha frigorígena deve estar de acordo com o dimensionamento do sistema e com as especificações do equipamento.

COMO FUNCIONA A CONEXÃO

Uma extremidade da luva recebe ou se conecta ao trecho correspondente à medida maior, enquanto a outra realiza a transição para a dimensão menor.

Após o correto posicionamento dos tubos, a conexão é unida utilizando o processo apropriado para tubulações de cobre.

Em aplicações frigorígenas nas quais seja empregada brasagem, a qualidade da preparação das superfícies e da execução da união é determinante para a estanqueidade do sistema.

A luva realiza a redução física entre as tubulações; ela não deve ser utilizada para corrigir dimensionamentos inadequados da linha.

CUIDADOS NA INSTALAÇÃO

Antes da montagem:

• Confirme as medidas da conexão e das tubulações;
• Verifique se a redução corresponde ao projeto ou especificação do equipamento;
• Examine as extremidades da luva;
• Não utilize a peça se houver trincas, deformações ou danos que possam prejudicar a união;
• Prepare corretamente as extremidades dos tubos;
• Mantenha as superfícies de união limpas;
• Evite presença de óleo, sujeira, oxidação excessiva ou contaminantes;
• Faça o encaixe sem forçar ou deformar a conexão;
• Mantenha alinhamento adequado entre os tubos;
• Utilize procedimento de brasagem ou soldagem apropriado à aplicação;
• Controle corretamente o aquecimento durante a união;
• Proteja componentes próximos contra calor excessivo;
• Evite que resíduos do processo sejam introduzidos no interior da tubulação;
• Após a execução, inspecione toda a região da conexão;
• Realize os procedimentos de verificação de estanqueidade previstos para o sistema antes da entrada em operação.

Em circuitos frigorígenos, a limpeza interna da tubulação merece atenção especial. Resíduos e oxidação interna gerados durante procedimentos inadequados podem circular pelo sistema e comprometer componentes.

ATENÇÃO À INSTALAÇÃO INCORRETA

Uma instalação inadequada da luva de redução pode provocar ou favorecer:

• Vazamento de fluido refrigerante;
• Perda de estanqueidade;
• União incompleta;
• Falhas na região soldada ou brasada;
• Deformação da conexão;
• Deformação da tubulação;
• Restrição indevida da passagem interna;
• Entrada de umidade;
• Introdução de partículas ou resíduos no circuito;
• Contaminação do sistema;
• Necessidade de retrabalho;
• Perda de desempenho;
• Danos a componentes do sistema frigorígeno;
• Riscos ao profissional durante intervenções em circuitos pressurizados.

O aquecimento inadequado durante a brasagem também pode prejudicar a conexão ou componentes próximos.

Uma solda aparentemente fechada externamente não garante, por si só, que a união esteja estanque. A montagem precisa ser executada corretamente e verificada antes da operação.

ATENÇÃO AO DIMENSIONAMENTO DA TUBULAÇÃO

A utilização de uma redução altera o diâmetro entre dois trechos da linha.

Em sistemas de climatização e refrigeração, o diâmetro da tubulação não deve ser alterado arbitrariamente.

Uma redução aplicada em local ou dimensão inadequados pode interferir nas condições de funcionamento previstas para o sistema e contribuir para perda de desempenho ou problemas operacionais.

Sempre deve ser respeitado o dimensionamento estabelecido para o equipamento e para a instalação.
