Descrição

O Suporte Polímero 450 mm é um conjunto destinado à sustentação e instalação de unidades condensadoras de sistemas de ar-condicionado Split, quando suas dimensões e capacidade estrutural forem compatíveis com o equipamento e com o local de instalação.

CARACTERÍSTICAS PRINCIPAIS

• Produto: suporte para unidade condensadora;
• Aplicação: sistemas de ar-condicionado Split;
• Material informado: polímero;
• Medida informada: 450 mm;
• Conjunto com 2 suportes;
• Formato estrutural em “L”;
• Acabamento branco;
• Braço vertical para fixação à estrutura;
• Braço horizontal para apoio da unidade;
• Furações oblongas para ajuste e fixação;
• Furações circulares adicionais;
• Nervuras estruturais de reforço na região angular;
• Pequeno conjunto de elementos de fixação visível junto ao produto.

PARA QUE SERVE?

O suporte é utilizado para criar uma base de sustentação para a unidade externa ou condensadora de um sistema Split.

Seu braço vertical é destinado à fixação em uma estrutura compatível, enquanto o braço horizontal recebe o apoio do equipamento.

Quando corretamente dimensionado e instalado, o conjunto permite manter a condensadora:

• Posicionada;
• Apoiada;
• Elevada em relação ao piso;
• Organizada em relação à tubulação;
• Com acesso para instalação e manutenção;
• Afastada da superfície conforme exigência do equipamento.

NERVURAS DE REFORÇO

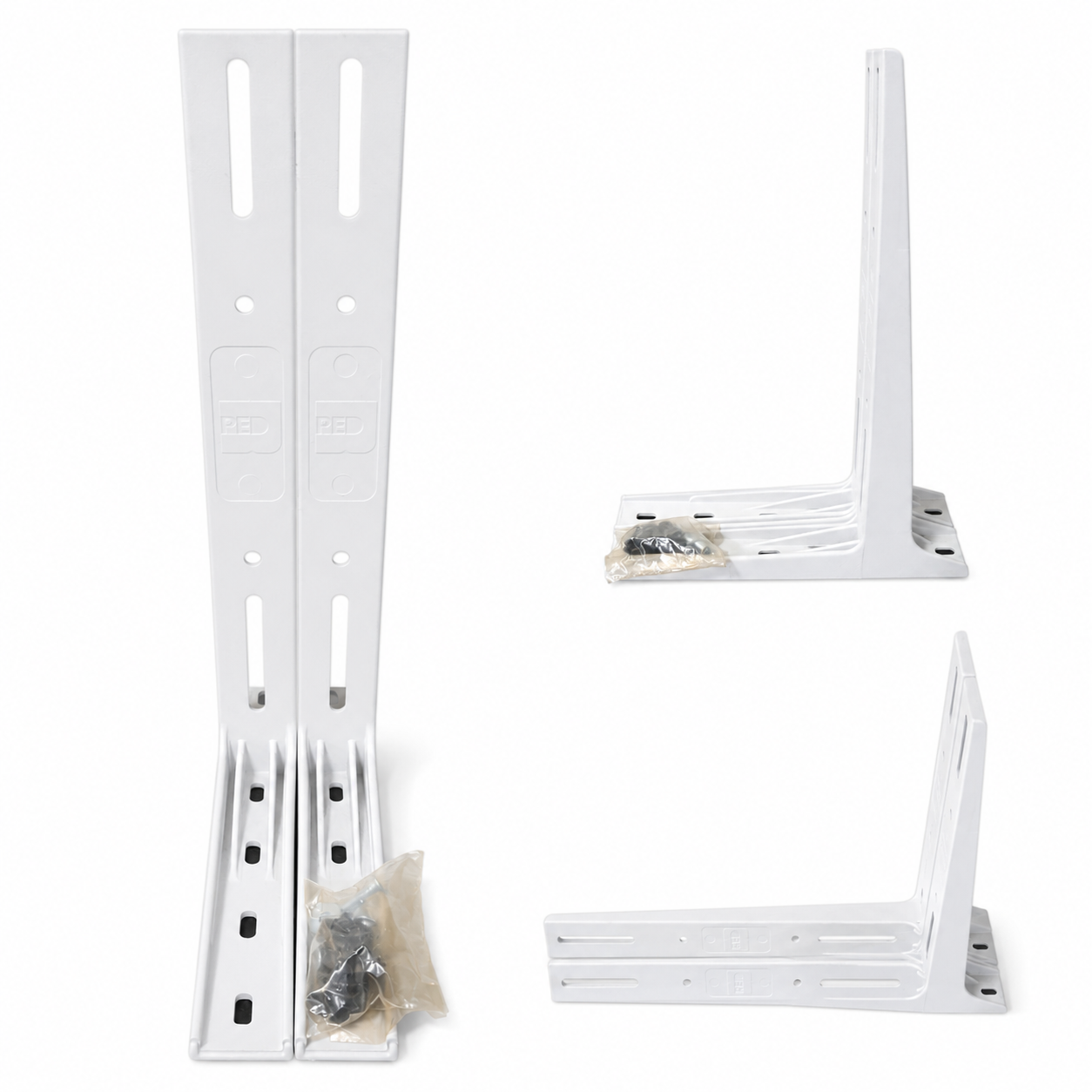

A imagem permite observar múltiplas nervuras na região angular dos suportes.

Essas nervuras aumentam a geometria estrutural da peça nessa região e fazem parte do desenho do produto.

Isso não permite, entretanto, estabelecer uma capacidade máxima de carga sem dados do fabricante.

FURAÇÕES OBLONGAS

Os braços possuem aberturas alongadas.

Esse formato permite certa margem de ajuste no posicionamento dos elementos de fixação.

Porém, as furações não eliminam a necessidade de:

• Medição;
• Nivelamento;
• Correto posicionamento dos suportes;
• Seleção adequada dos fixadores;
• Avaliação da estrutura.

APLICAÇÕES

Quando dimensional e estruturalmente compatível, pode ser utilizado em:

• Sistemas de ar-condicionado Split;
• Instalações residenciais;
• Instalações comerciais;
• Unidades condensadoras;
• Instalações em parede ou estrutura apropriada;
• Novas instalações;
• Substituição de suportes existentes;
• Serviços de manutenção e reinstalação.

A compatibilidade deve ser determinada pelas características físicas do equipamento, e não apenas pela capacidade nominal em BTU/h.

NÃO ESCOLHA O SUPORTE APENAS PELO BTU

Dois equipamentos com a mesma capacidade térmica podem possuir:

• Pesos diferentes;
• Bases diferentes;
• Distâncias diferentes entre pés;
• Dimensões externas diferentes;
• Configurações diferentes de condensadora.

Por isso, a seleção deve considerar principalmente:

• Peso;
• Dimensões;
• Distância entre pontos de apoio;
• Configuração da base;
• Capacidade estrutural do suporte.

CUIDADOS ANTES DA INSTALAÇÃO

Antes da montagem:

• Confirme a medida 450 mm;
• Verifique as dimensões da condensadora;
• Confira a distância entre os pés do equipamento;
• Verifique o peso da unidade;
• Confirme a capacidade estrutural do suporte;
• Inspecione as duas peças;
• Verifique se existem trincas;
• Procure sinais de deformação;
• Examine as nervuras;
• Verifique as furações;
• Confirme a condição dos fixadores;
• Analise a superfície onde o conjunto será instalado.

A PAREDE FAZ PARTE DA ESTRUTURA

A segurança da instalação não depende apenas do suporte.

O conjunto estrutural é formado por:

condensadora + suporte + elementos de fixação + parede ou estrutura.

Se qualquer um desses elementos não for adequado, a instalação pode se tornar insegura.

ESCOLHA CORRETA DA ANCORAGEM

Os fixadores devem ser compatíveis com o material da superfície.

Uma solução utilizada em concreto pode não ser adequada para outro tipo de substrato.

Devem ser consideradas características como:

• Tipo de parede;
• Material estrutural;
• Estado de conservação;
• Espessura;
• Existência de vazios;
• Carga aplicada.

Os elementos apresentados junto ao produto não devem ser automaticamente considerados apropriados para todas as situações.

NIVELAMENTO DOS SUPORTES

Os dois suportes precisam ser posicionados corretamente entre si.

Antes da fixação definitiva, confirme:

• Altura;
• Distância entre eles;
• Paralelismo;
• Nivelamento;
• Posicionamento em relação à condensadora.

Um conjunto desalinhado pode produzir apoio irregular.

APOIO DA CONDENSADORA

A base do equipamento deve permanecer corretamente apoiada sobre os dois braços.

Evite que:

• Um suporte receba carga muito maior que o outro;
• Parte da base fique sem apoio adequado;
• A unidade fique inclinada;
• Os pés fiquem fora das regiões previstas;
• O equipamento seja sustentado pela tubulação.

TUBOS NÃO SÃO ELEMENTOS ESTRUTURAIS

Tubos de cobre, cabos e dreno não devem sustentar parte do peso da unidade.

O peso deve ser transferido corretamente para:

condensadora → suportes → fixadores → estrutura.

VENTILAÇÃO DA UNIDADE EXTERNA

A condensadora depende de circulação adequada de ar.

O suporte deve permitir posicionamento compatível com os afastamentos exigidos pelo fabricante do equipamento.

Devem ser preservados espaços para:

• Entrada de ar;
• Descarga de ar;
• Manutenção;
• Acesso às válvulas;
• Tubulação frigorígena;
• Ligações elétricas.

VIBRAÇÃO

A condensadora possui compressor e ventilador, que podem produzir vibrações durante o funcionamento.

Uma instalação inadequada pode favorecer:

• Ruídos;
• Vibração transmitida à estrutura;
• Afrouxamento;
• Movimento da unidade;
• Esforços sobre a tubulação.

Quando o projeto utilizar elementos antivibratórios, estes devem ser corretamente dimensionados e instalados.

A imagem não permite confirmar se coxins antivibratórios fazem parte do conjunto.

INSTALAÇÃO EM ÁREA EXTERNA

Antes de instalar o suporte em ambiente externo, deve-se verificar se o produto foi especificado pelo fabricante para essa condição.

A imagem e a descrição não permitem confirmar resistência nominal a:

• Radiação solar;
• Raios UV;
• Chuva;
• Variações térmicas;
• Atmosfera salina;
• Outros agentes ambientais.

Não se deve atribuir automaticamente essas propriedades ao produto apenas por ser construído em polímero.

INSPEÇÃO PERIÓDICA

Depois da instalação, verifique periodicamente:

• Estado das peças;
• Fixadores;
• Nivelamento;
• Estabilidade;
• Possíveis deformações;
• Trincas;
• Folgas;
• Condição da parede;
• Vibração anormal;
• Apoio da condensadora.

RISCOS DE UMA INSTALAÇÃO INCORRETA

Uma montagem inadequada pode provocar ou favorecer:

• Condensadora desnivelada;
• Apoio irregular;
• Vibração;
• Ruídos;
• Afrouxamento de fixadores;
• Danos à superfície de instalação;
• Deformação dos suportes;
• Trincas;
• Instabilidade;
• Esforço sobre tubos de cobre;
• Esforço sobre conexões frigorígenas;
• Danos à unidade;
• Desprendimento parcial;
• Queda do equipamento;
• Danos materiais;
• Risco de acidentes;
• Necessidade de desmontagem;
• Retrabalho.
