Descrição

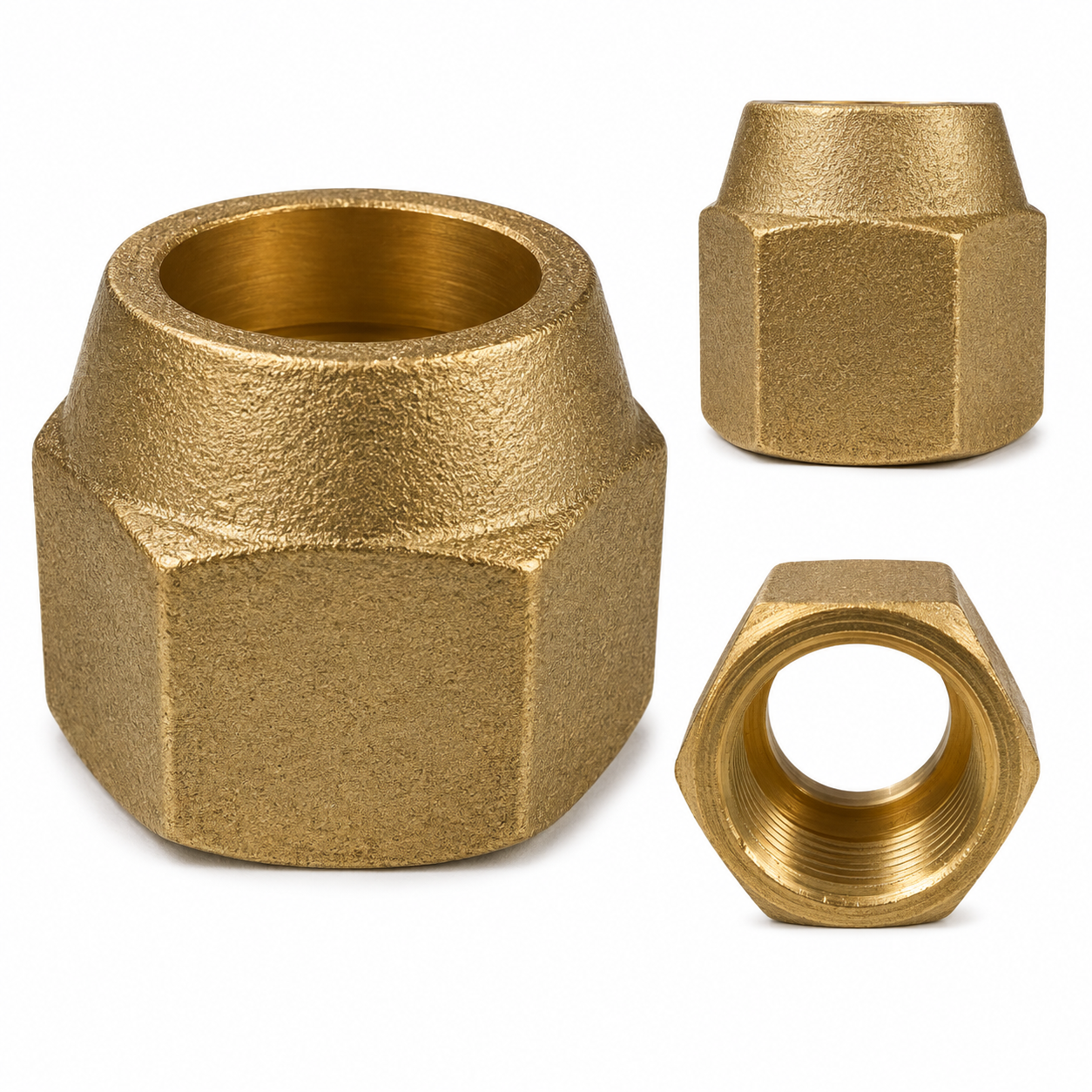

A Porca de Latão 3/8 SAE Forjada é um componente utilizado na montagem de conexões flangeadas em tubulações de sistemas de climatização e refrigeração compatíveis com essa medida.

Produzida em latão e identificada na embalagem como peça forjada, possui corpo externo sextavado para aplicação de ferramenta durante o aperto e rosca interna para acoplamento à conexão correspondente.

Sua função é realizar a fixação mecânica do flange formado na extremidade do tubo contra o assento da conexão. Em uma união flangeada, a estanqueidade depende não apenas da porca, mas do conjunto completo: medida correta, preparação adequada do tubo, qualidade do flange, alinhamento, integridade das superfícies e aperto apropriado.

CARACTERÍSTICAS TÉCNICAS CONFIRMADAS

• Produto: porca para conexão;
• Material identificado: latão;
• Construção indicada na embalagem: forjada;
• Medida nominal: 3/8″;
• Padrão indicado: SAE;
• Corpo externo sextavado;
• Rosca interna;
• Aplicação em conexão flangeada;
• Código identificado: 3/8-PORCA-F;
• Origem indicada: Made in China;
• Embalagem fotografada: 100 peças.

A indicação “100 PCS” corresponde à embalagem apresentada nas imagens e não determina necessariamente a quantidade comercializada ao consumidor pela Smart Rio.

UTILIZAÇÃO E APLICAÇÕES

A Porca de Latão 3/8 SAE é utilizada na montagem de conexões flangeadas em tubulações de climatização e refrigeração que adotem essa medida.

Durante o procedimento, a porca deve ser posicionada no tubo antes da execução do flange. Depois da preparação correta da extremidade, o flange é assentado contra a conexão correspondente e a porca é rosqueada para manter o conjunto firmemente unido.

Pode ser utilizada, quando houver compatibilidade dimensional e técnica, em:

• Instalações de ar-condicionado;
• Sistemas de climatização;
• Sistemas de refrigeração;
• Linhas frigorígenas;
• Interligação de tubulações;
• Conexões de tubulação a equipamentos;
• Serviços de instalação;
• Serviços de manutenção;
• Substituição de porcas danificadas ou inadequadas.

A aplicação definitiva deve respeitar a medida e as especificações exigidas pela tubulação, pela conexão e pelo equipamento.

CUIDADOS NA INSTALAÇÃO

Antes de iniciar a montagem, confirme se a medida 3/8 SAE corresponde exatamente à tubulação e à conexão utilizadas.

Cuidados importantes:

• Posicione a porca no tubo antes de realizar o flange;
• Utilize ferramenta adequada para preparação e flangeamento;
• Certifique-se de que o corte do tubo esteja adequado;
• Remova rebarbas da preparação;
• Evite que resíduos entrem na tubulação;
• Verifique se o flange está uniforme;
• Não utilize flange rachado, torto ou deformado;
• Mantenha as superfícies de contato limpas;
• Evite entrada de sujeira, limalhas e umidade no circuito;
• Inspecione a condição das roscas;
• Alinhe corretamente as peças antes de iniciar o rosqueamento;
• Não force a porca caso seja percebida resistência anormal;
• Utilize chave compatível com o sextavado;
• Realize o aperto de acordo com a especificação aplicável ao equipamento e à conexão.

O torque não deve ser definido por estimativa. Quando existir valor especificado pelo fabricante do equipamento ou da conexão, ele deve ser respeitado.

Em uma conexão flangeada, o aumento excessivo da força de aperto não corrige um flange defeituoso.

ATENÇÃO À INSTALAÇÃO INCORRETA

Uma montagem inadequada pode comprometer a estanqueidade da linha frigorígena.

Entre os problemas possíveis estão:

• Vazamento de fluido refrigerante;
• Perda de estanqueidade;
• Danificação do flange;
• Deformação da tubulação;
• Danos às roscas;
• Travamento da conexão;
• Afrouxamento da união;
• Necessidade de desmontagem;
• Necessidade de refazer o flange;
• Entrada de umidade ou contaminantes durante retrabalhos;
• Perda de desempenho do sistema;
• Danos relacionados ao funcionamento inadequado do equipamento.

O aperto excessivo pode deformar o flange ou danificar componentes da conexão.

O aperto insuficiente pode favorecer vazamentos.

O rosqueamento realizado com as peças desalinhadas pode danificar tanto a rosca da porca quanto a rosca da conexão correspondente.

Como sistemas de climatização e refrigeração trabalham com fluido refrigerante sob pressão, falhas de conexão também podem representar riscos durante instalação, manutenção ou operação.
