Descrição

A Luva de Redução de Cobre 1 1/8 x 5/8 x 1/16 é uma conexão destinada à união de tubulações de cobre com diferentes diâmetros em sistemas de climatização e refrigeração.

Sua geometria apresenta uma extremidade de maior dimensão e outra de menor dimensão, formando uma redução concêntrica que permite realizar a transição entre dois trechos de tubulação.

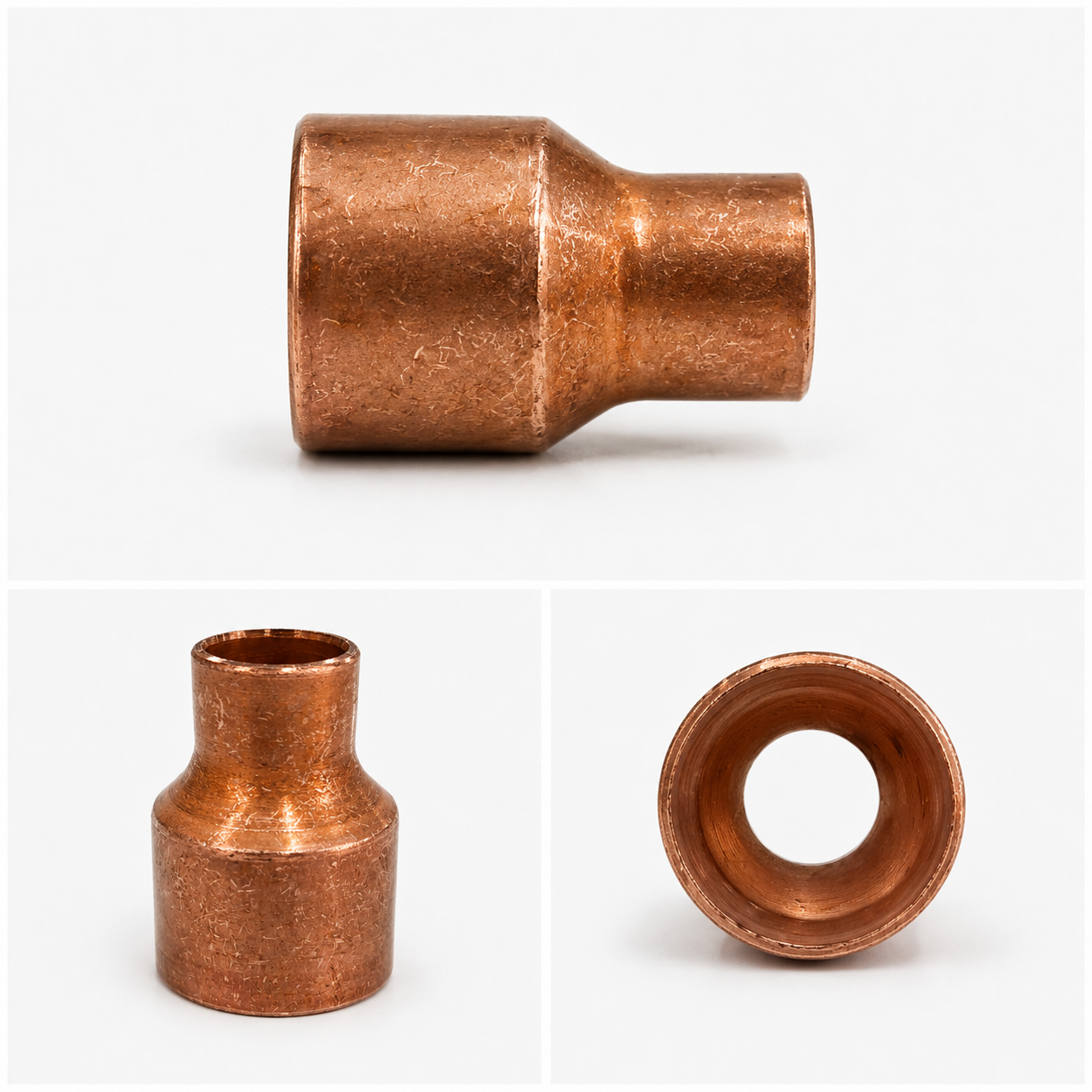

As imagens mostram uma conexão em cobre com extremidades lisas, sem roscas e com área de transição entre os dois diâmetros. Essa configuração é compatível com conexões utilizadas em tubulações de cobre unidas através de processo apropriado de soldagem ou brasagem.

A utilização de uma luva redutora permite realizar a mudança dimensional de forma definida, evitando adaptações improvisadas diretamente na tubulação.

CARACTERÍSTICAS TÉCNICAS

• Produto: luva de redução;
• Material identificado: cobre;
• Tipo: conexão redutora;
• Configuração: redução concêntrica;
• Medida principal identificada: 1 1/8 x 5/8;
• Medida adicional fornecida: 1/16;
• Uma extremidade de maior diâmetro;
• Uma extremidade de menor diâmetro;
• Extremidades lisas;
• Ausência de rosca;
• Construção tubular;
• Transição gradual entre os dois diâmetros;

UTILIZAÇÃO E APLICAÇÕES

A Luva de Redução de Cobre é utilizada quando dois trechos de tubulação apresentam dimensões diferentes e precisam ser interligados através de uma conexão apropriada.

Quando compatível com o dimensionamento e com as especificações da instalação, pode ser utilizada em:

• Sistemas de ar-condicionado;
• Sistemas de climatização;
• Sistemas de refrigeração;
• Linhas frigorígenas;
• Redes de tubulação de cobre;
• Interligações entre tubos de diferentes diâmetros;
• Montagem de equipamentos;
• Modificações tecnicamente previstas em tubulações;
• Serviços de manutenção;
• Substituição de conexões.

A mudança entre 1 1/8″ e 5/8″ deve estar prevista no dimensionamento do sistema.

Uma redução não deve ser empregada simplesmente porque dois tubos de dimensões diferentes precisam ser conectados.

COMO FUNCIONA A LUVA DE REDUÇÃO

A conexão é posicionada entre dois trechos de tubulação.

A extremidade maior corresponde ao trecho compatível com a medida maior, enquanto a extremidade reduzida realiza a transição para a tubulação de menor dimensão.

Depois do correto posicionamento, preparação e alinhamento, as regiões de união são executadas utilizando o procedimento apropriado para tubulações e conexões de cobre.

Em sistemas frigorígenos nos quais seja empregada brasagem, as duas regiões de união devem apresentar estanqueidade adequada antes da colocação do sistema em operação.

POR QUE O DIMENSIONAMENTO É IMPORTANTE?

Em climatização e refrigeração, os diâmetros das tubulações fazem parte do projeto e das condições previstas para funcionamento do sistema.

Uma redução modifica a seção disponível entre dois trechos da linha.

Por isso, sua utilização deve respeitar:

dimensão da tubulação + especificação do equipamento + dimensionamento da instalação.

Utilizar uma redução apenas para adaptar materiais disponíveis pode resultar em uma configuração diferente daquela prevista para o sistema.

CUIDADOS NA INSTALAÇÃO

Antes e durante a montagem:

• Confirme as medidas 1 1/8″ e 5/8″;
• Verifique a compatibilidade com as tubulações;
• Confirme se a redução está prevista para a instalação;
• Inspecione a conexão antes do uso;
• Não utilize peça trincada ou deformada;
• Prepare corretamente as extremidades dos tubos;
• Execute cortes adequados;
• Remova rebarbas;
• Evite ovalizar ou amassar a tubulação;
• Mantenha as superfícies de união limpas;
• Proteja o interior dos tubos contra sujeira e contaminantes;
• Evite óleo, poeira, partículas e resíduos;
• Faça o encaixe sem forçar peças incompatíveis;
• Mantenha as tubulações alinhadas;
• Evite esforços mecânicos permanentes sobre a redução;
• Utilize procedimento apropriado de soldagem ou brasagem;
• Controle corretamente o aquecimento;
• Proteja componentes próximos;
• Evite introduzir resíduos no interior da linha;
• Inspecione as duas regiões de união;
• Realize a verificação de estanqueidade antes da operação.

CUIDADO COM A BRASAGEM

O cobre transmite calor rapidamente.

Durante a brasagem, aquecimento excessivo ou mal distribuído pode:

• Favorecer oxidação excessiva;
• Prejudicar a qualidade da união;
• Danificar componentes próximos;
• Aumentar a formação de resíduos internos;
• Deformar componentes;
• Exigir retrabalho.

Aplicar mais calor não significa necessariamente obter uma união melhor.

CUIDADO COM A CONTAMINAÇÃO INTERNA

Em sistemas frigorígenos, o interior das tubulações deve permanecer limpo.

O aquecimento durante a brasagem pode favorecer a formação de óxidos internamente.

Esses resíduos podem permanecer na linha e posteriormente circular pelo sistema.

Devem ser utilizados procedimentos técnicos adequados para reduzir essa contaminação. Quando previsto pelo procedimento aplicável, a utilização controlada de nitrogênio seco durante a brasagem auxilia na redução da oxidação interna.

ATENÇÃO À INSTALAÇÃO INCORRETA

Uma instalação inadequada pode provocar ou favorecer:

• Vazamento de fluido refrigerante;
• Perda de estanqueidade;
• Falha em uma das uniões;
• Falha nas duas regiões de união;
• Deformação da luva;
• Deformação ou ovalização dos tubos;
• Restrição indevida da passagem;
• Alteração inadequada da seção da tubulação;
• Desalinhamento;
• Tensões mecânicas;
• Entrada de umidade;
• Contaminação do circuito;
• Permanência de resíduos internos;
• Necessidade de desmontagem;
• Necessidade de refazer conexões;
• Perda de desempenho;
• Problemas operacionais;
• Danos relacionados ao funcionamento inadequado do sistema.

Como sistemas frigorígenos podem operar com fluido refrigerante sob pressão, uma união mal executada também pode representar risco durante testes, manutenção ou operação.
