Descrição

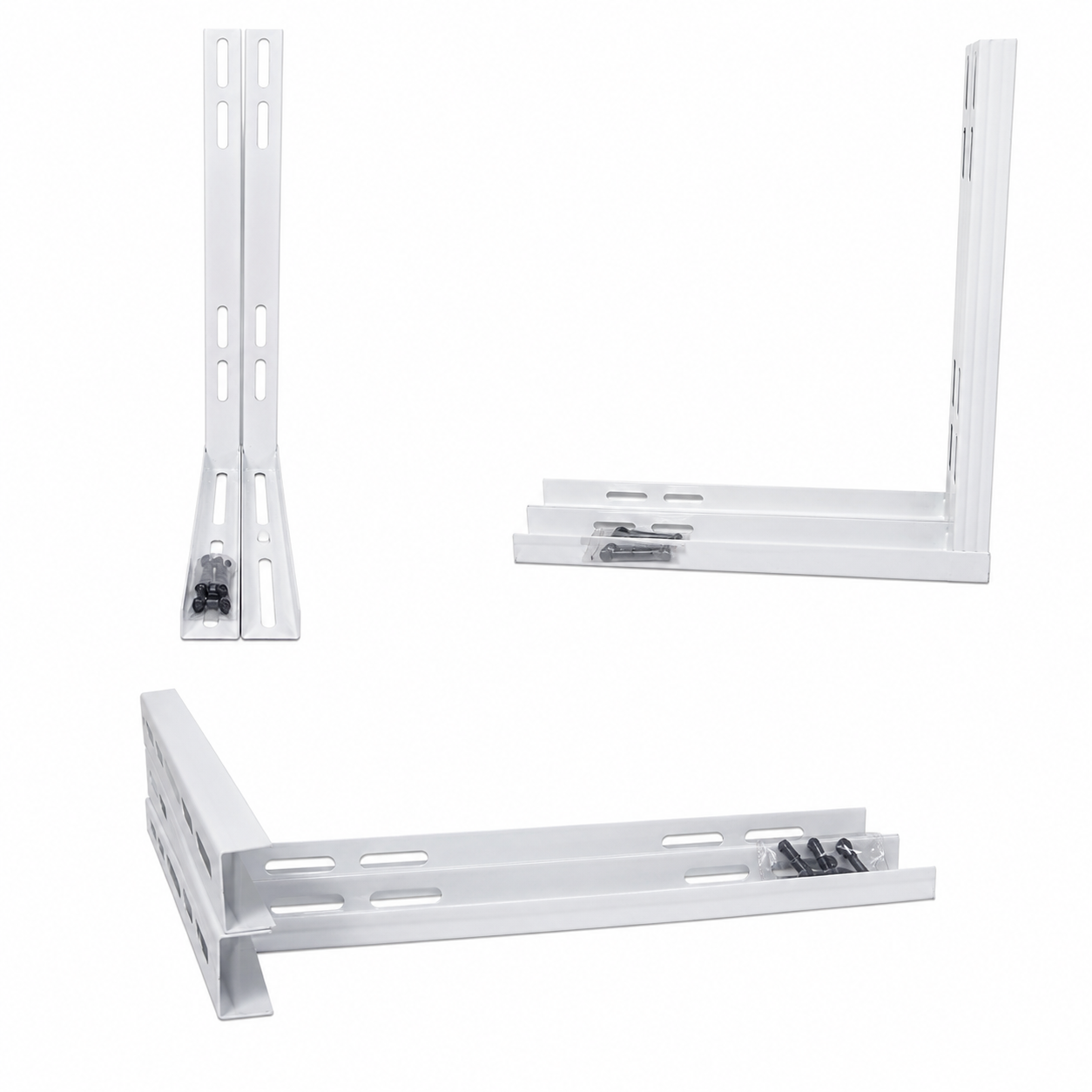

O Suporte Split Metálico 500 mm 18×24 é um conjunto destinado ao apoio e à fixação de unidades condensadoras de sistemas de ar-condicionado Split, quando suas dimensões, peso, pontos de apoio e requisitos estruturais forem compatíveis com o suporte e com a superfície onde será instalado.

CARACTERÍSTICAS PRINCIPAIS

• Produto: suporte para unidade condensadora;
• Aplicação: sistemas de ar-condicionado Split;
• Material informado: metal;
• Medida comercial informada: 500 mm;
• Identificação comercial adicional: 18×24;
• Conjunto com 2 suportes;
• Formato estrutural em “L”;
• Acabamento visual branco;
• Braço vertical para fixação;
• Braço horizontal para apoio;
• Perfil metálico dobrado;
• Múltiplas furações oblongas;

O suporte tem a função de sustentar a unidade externa ou condensadora e transferir seu peso para uma parede ou estrutura tecnicamente apropriada.

O caminho estrutural correto da carga é:

CONDENSADORA → SUPORTE → FIXADORES → ESTRUTURA

Todos esses elementos precisam ser compatíveis entre si.

Quando corretamente instalado, o suporte permite manter a unidade:

• Apoiada;
• Elevada em relação ao piso;
• Estavelmente posicionada;
• Organizada em relação à linha frigorígena;
• Com espaço para ventilação;
• Com acesso para instalação e manutenção.

APLICAÇÕES

Quando dimensional e estruturalmente compatível, pode integrar:

• Sistemas de ar-condicionado Split;
• Instalações residenciais;
• Instalações comerciais;
• Instalações de climatização;
• Unidades condensadoras;
• Novas instalações;
• Reinstalações;
• Substituição de suportes existentes;
• Serviços de manutenção.

NÃO ESCOLHA O SUPORTE APENAS PELO BTU/h

A capacidade térmica do ar-condicionado não determina sozinha o tamanho ou o peso da condensadora.

Dois equipamentos com a mesma capacidade em BTU/h podem apresentar:

• Pesos diferentes;
• Larguras diferentes;
• Profundidades diferentes;
• Distâncias diferentes entre os pés;
• Configurações diferentes de base.

A escolha deve considerar principalmente:

peso + dimensões + pontos de apoio + capacidade estrutural do suporte.

500 mm NÃO SIGNIFICA AUTOMATICAMENTE MAIOR CAPACIDADE DE CARGA

O comprimento do braço não determina sozinho a resistência do conjunto.

A capacidade estrutural também depende de fatores como:

• Material;
• Espessura;
• Geometria do perfil;
• Dobras;
• Processo de fabricação;
• Distribuição da carga;
• Sistema de ancoragem.

A capacidade máxima deve ser confirmada pelo fabricante quando disponível.

FURAÇÕES OBLONGAS

As aberturas alongadas permitem ajustes de posicionamento.

Elas podem auxiliar no:

• Alinhamento;
• Posicionamento da unidade;
• Ajuste dos pontos de fixação;
• Montagem do conjunto.

Porém, não substituem a necessidade de medir e planejar corretamente a instalação.

CUIDADOS ANTES DA INSTALAÇÃO

Antes da montagem:

• Confirme a medida 500 mm;
• Confirme a identificação 18×24;
• Verifique as dimensões da condensadora;
• Confira a distância entre os pés;
• Verifique o peso da unidade;
• Confirme a capacidade estrutural do suporte;
• Inspecione as duas peças;
• Verifique deformações;
• Observe as regiões de dobra;
• Procure sinais de corrosão;
• Verifique as furações;
• Confira os elementos de fixação;
• Analise a parede ou estrutura.

A PAREDE FAZ PARTE DA INSTALAÇÃO

Um suporte adequado não garante segurança quando instalado em uma estrutura inadequada.

A parede ou estrutura deve possuir capacidade para receber as cargas transmitidas pelo equipamento.

Devem ser avaliados:

• Tipo de substrato;
• Estado de conservação;
• Existência de vazios;
• Espessura;
• Sistema de ancoragem;
• Condição da região onde os furos serão executados.

NIVELAMENTO

Os dois suportes precisam ficar corretamente posicionados entre si.

Antes do aperto definitivo, verifique:

• Altura;
• Distância entre os suportes;
• Paralelismo;
• Nivelamento;
• Posição dos pés da condensadora.

Um conjunto desnivelado pode provocar distribuição irregular da carga.

DISTRIBUIÇÃO DO PESO

A condensadora deve permanecer adequadamente apoiada sobre os dois braços horizontais.

Evite:

• Apoio parcial;
• Pés fora da região útil;
• Peso concentrado em apenas um suporte;
• Unidade inclinada;
• Base trabalhando em torção.

NÃO USE A TUBULAÇÃO COMO ELEMENTO ESTRUTURAL

Tubos de cobre não devem sustentar o peso da unidade.

Também não devem atuar como apoio:

• Dreno;
• Cabos elétricos;
• Mangueiras;
• Conexões frigorígenas.

Esforços mecânicos indevidos sobre a linha podem contribuir para deformações e danos às conexões.

VENTILAÇÃO DA CONDENSADORA

A unidade externa depende da movimentação de ar para realizar sua troca térmica.

O posicionamento deve respeitar as distâncias especificadas pelo fabricante em relação a:

• Parede;
• Laterais;
• Parte superior;
• Barreiras;
• Outras unidades.

Um suporte adequado instalado em posição inadequada pode comprometer a instalação.

ACESSO PARA MANUTENÇÃO

Também deve existir espaço adequado para acesso a:

• Válvulas;
• Tubulação frigorígena;
• Componentes elétricos;
• Tampas de serviço;
• Pontos de inspeção;
• Áreas destinadas à limpeza.

VIBRAÇÃO

Compressor e ventilador podem transmitir vibrações durante a operação.

Uma instalação inadequada pode favorecer:

• Ruído;
• Vibração transmitida à parede;
• Movimento da condensadora;
• Afrouxamento de fixadores;
• Esforço sobre a tubulação.

Quando especificados para a instalação, elementos antivibratórios devem ser adequadamente utilizados.

A imagem não permite confirmar se coxins antivibratórios específicos fazem parte deste conjunto.

EXPOSIÇÃO AO TEMPO

O suporte possui acabamento visual branco, mas a fotografia não permite determinar:

• Tipo de pintura;
• Processo de revestimento;
• Proteção anticorrosiva;
• Resistência à umidade;
• Resistência à maresia;
• Durabilidade em exposição externa.

Em instalações externas, o conjunto deve ser periodicamente inspecionado.

INSPEÇÃO PERIÓDICA

Verifique ao longo do tempo:

• Estado da pintura;
• Corrosão;
• Deformações;
• Fixadores;
• Folgas;
• Condição da parede;
• Nivelamento;
• Apoio da condensadora;
• Vibrações anormais.

RISCOS DE UMA INSTALAÇÃO INCORRETA

Uma montagem inadequada pode provocar ou favorecer:

• Desnivelamento;
• Apoio irregular;
• Vibração;
• Ruído;
• Afrouxamento de fixadores;
• Deformação do suporte;
• Danos à parede;
• Esforços sobre a tubulação;
• Danos às conexões frigorígenas;
• Instabilidade;
• Desprendimento parcial;
• Queda da unidade condensadora;
• Danos materiais;
• Acidentes;
• Necessidade de desmontagem;
• Retrabalho.

Quando a unidade é instalada em altura, a falha estrutural pode apresentar consequências graves.
