Descrição

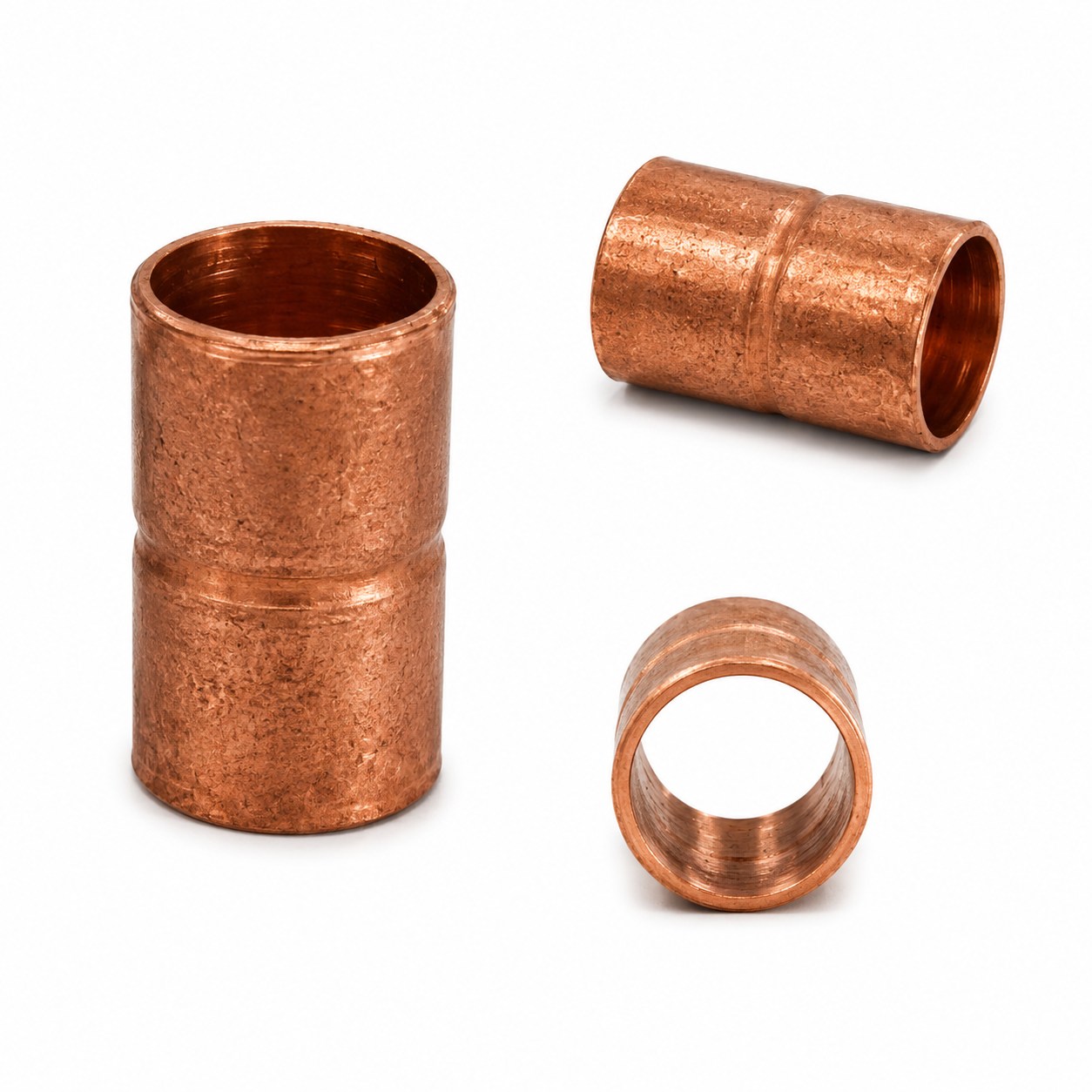

A Luva de Cobre 3/8 x 1/32 é uma conexão reta utilizada para unir dois trechos de tubulação de cobre de mesma dimensão nominal em sistemas de climatização e refrigeração.

Sua construção cilíndrica permite realizar a continuidade linear da tubulação, sendo empregada em montagens, prolongamentos, manutenções e substituições de trechos quando a conexão através de luva estiver tecnicamente prevista.

CARACTERÍSTICAS TÉCNICAS CONFIRMADAS

• Produto: luva para tubulação;
• Material informado: cobre;
• Tipo: conexão reta;
• Medida nominal confirmada na embalagem: 3/8″;
• Identificação da embalagem: LUVA 3/8;
• Medida adicional informada: 1/32;
• Duas extremidades lisas;
• Ausência de rosca;
• Extremidades de mesma dimensão nominal;
• Construção cilíndrica;
• Ressalto circular externo central visível;
• Aplicação relacionada à união de tubulações;

SOBRE A MEDIDA 1/32

A medida 1/32 faz parte da descrição fornecida para o produto.

Entretanto, as fotografias e a etiqueta não esclarecem a qual característica dimensional essa medida corresponde.

Por segurança técnica, ela será mantida na identificação do item sem ser classificada como espessura, parede ou outra especificação dimensional não confirmada.

UTILIZAÇÃO E APLICAÇÕES

A Luva de Cobre 3/8 é utilizada para interligar dois tubos compatíveis de mesma dimensão nominal, mantendo a continuidade da linha.

Quando adequada ao projeto e à instalação, pode ser empregada em:

• Sistemas de ar-condicionado;
• Sistemas de climatização;
• Sistemas de refrigeração;
• Linhas frigorígenas;
• Redes de tubulação de cobre;
• Emendas entre trechos de tubulação;
• Prolongamento de linhas;
• Substituição de trechos danificados;
• Serviços de montagem;
• Serviços de manutenção.

A medida da luva precisa corresponder à tubulação utilizada.

A peça não deve ser escolhida apenas porque o tubo aparentemente encaixa. A compatibilidade dimensional deve ser confirmada antes da instalação.

COMO FUNCIONA A LUVA DE COBRE

A luva é posicionada entre dois trechos de tubo que precisam ser unidos em linha reta.

Cada extremidade recebe ou se conecta a um dos tubos.

Depois do correto encaixe, alinhamento e preparação das superfícies, as regiões de união são executadas utilizando processo apropriado para conexões de cobre.

Em instalações frigorígenas que utilizem brasagem, a união precisa apresentar estanqueidade adequada antes de o sistema entrar em operação.

A luva permite realizar a emenda de maneira definida e controlada, evitando soluções improvisadas para prolongar ou recompor a tubulação.

CUIDADOS NA INSTALAÇÃO

Antes e durante a montagem:

• Confirme a medida 3/8″;
• Verifique a compatibilidade da tubulação;
• Inspecione a luva antes da utilização;
• Não utilize peça trincada ou deformada;
• Faça cortes adequados nas extremidades dos tubos;
• Remova rebarbas quando necessário;
• Evite deformar a seção circular dos tubos;
• Mantenha superfícies e interior da tubulação limpos;
• Evite óleo, poeira, partículas e contaminantes;
• Faça o encaixe de maneira correta;
• Não force tubos de medida incompatível;
• Mantenha os dois trechos alinhados;
• Evite esforços laterais sobre a união;
• Utilize procedimento apropriado de soldagem ou brasagem;
• Controle adequadamente o aquecimento;
• Proteja componentes próximos da fonte de calor;
• Evite introduzir resíduos no interior da linha;
• Inspecione as duas regiões de união;
• Realize os procedimentos de verificação de estanqueidade previstos para a instalação antes da operação.

CUIDADO COM O ALINHAMENTO

Uma luva reta deve unir dois tubos mantendo o alinhamento previsto para a tubulação.

Forçar tubos que estejam desalinhados pode deixar esforços mecânicos permanentes sobre as regiões brasadas.

Essas tensões podem contribuir para deformações ou falhas posteriores.

A luva não deve ser utilizada como recurso para corrigir posicionamentos inadequados da tubulação.

CUIDADO COM A BRASAGEM

Em aplicações que utilizem brasagem, o aquecimento deve ser controlado.

O cobre conduz calor rapidamente e a aplicação inadequada de calor pode:

• Favorecer oxidação excessiva;
• Prejudicar a qualidade da união;
• Danificar componentes próximos;
• Aumentar a formação de resíduos internos;
• Exigir retrabalho.

Aplicar mais calor não significa obter uma conexão melhor.

CUIDADO COM A CONTAMINAÇÃO INTERNA

Em sistemas frigorígenos, a limpeza interna da tubulação é fundamental.

Durante a brasagem, a superfície interna do cobre pode sofrer oxidação.

Resíduos internos podem posteriormente circular pelo sistema e contribuir para problemas em componentes.

Devem ser utilizados os procedimentos técnicos adequados para limitar essa formação. Quando previsto pelo procedimento da instalação, a utilização controlada de nitrogênio seco durante a brasagem auxilia na redução da oxidação interna.

ATENÇÃO À INSTALAÇÃO INCORRETA

Uma montagem inadequada pode provocar ou favorecer:

• Vazamento de fluido refrigerante;
• Perda de estanqueidade;
• Falha em uma ou nas duas regiões de união;
• Desalinhamento da tubulação;
• Deformação da luva;
• Deformação dos tubos;
• Restrição indevida da passagem interna;
• Tensões mecânicas;
• Entrada de umidade;
• Contaminação do circuito;
• Permanência de resíduos internos;
• Necessidade de desmontagem;
• Necessidade de refazer as uniões;
• Perda de desempenho;
• Problemas operacionais;
• Danos relacionados ao funcionamento inadequado do sistema.

Como linhas frigorígenas podem operar com fluido refrigerante sob pressão, uma união mal executada também pode representar risco durante testes, manutenção e operação.
