Descrição

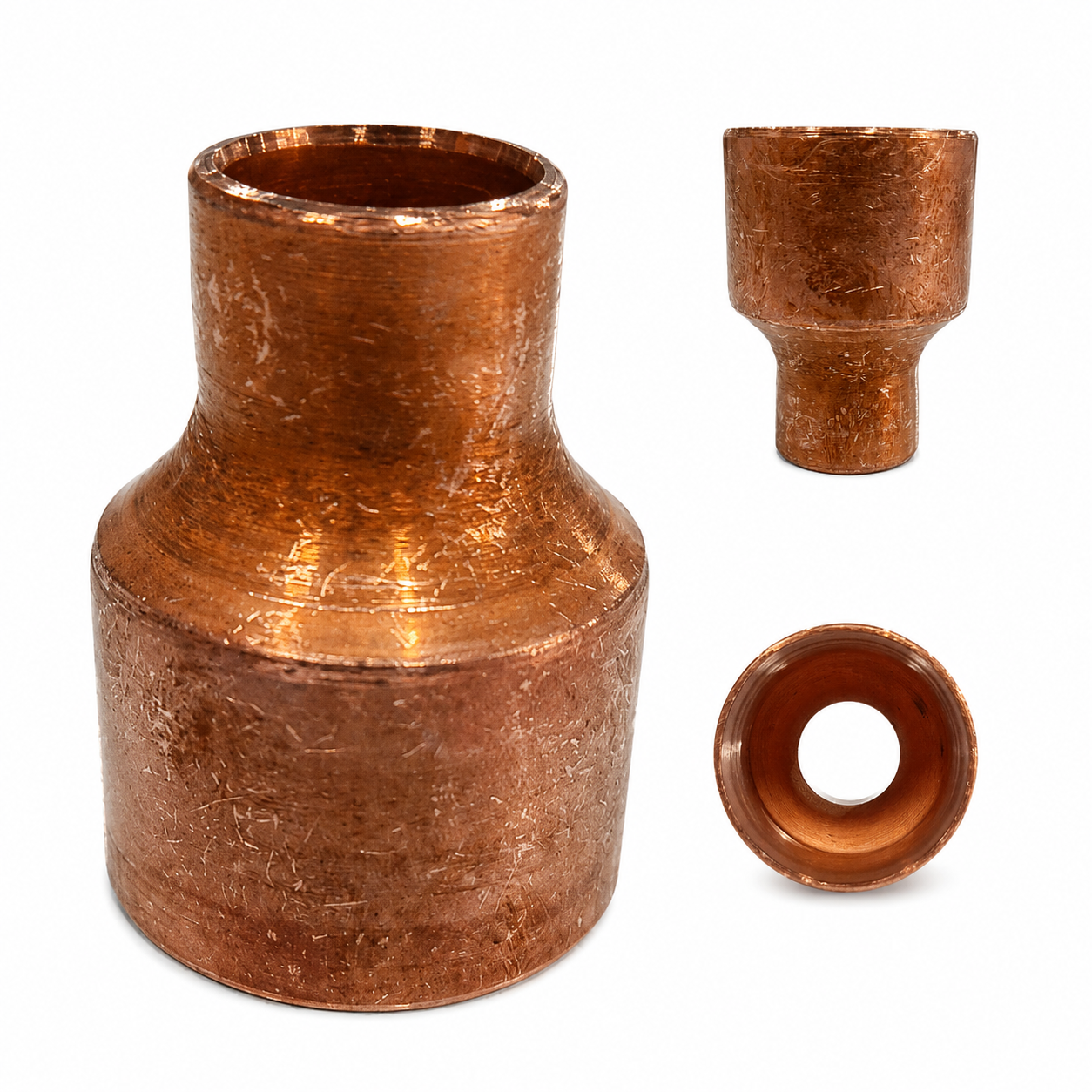

A Luva de Redução de Cobre 1 x 3/4 x 1/16 é uma conexão utilizada para realizar a transição entre tubulações de diferentes diâmetros em instalações de climatização e refrigeração.

Construída em cobre, apresenta formato redutor concêntrico, com uma extremidade de maior diâmetro e outra de menor diâmetro. Essa configuração permite unir trechos de tubulação com dimensões distintas de maneira contínua e tecnicamente adequada.

As imagens mostram extremidades lisas e ausência de roscas, configuração compatível com conexões de cobre utilizadas em montagens realizadas por encaixe e processo apropriado de soldagem ou brasagem.

Sua função é permitir a mudança de diâmetro entre dois trechos da tubulação, evitando adaptações improvisadas e mantendo uma transição física apropriada entre as linhas.

CARACTERÍSTICAS TÉCNICAS CONFIRMADAS

• Produto: luva de redução;
• Material informado: cobre;
• Tipo: conexão redutora;
• Configuração: redução concêntrica;
• Medida informada: 1 x 3/4 x 1/16;
• Medidas 1″ e 3/4″ compatíveis com a identificação manuscrita da embalagem;
• Uma extremidade de maior diâmetro;
• Uma extremidade de menor diâmetro;
• Extremidades lisas;
• Ausência de rosca aparente;
• Utilização para união de tubulações com diferentes dimensões;
• Aplicação relacionada a sistemas de climatização e refrigeração.

UTILIZAÇÃO E APLICAÇÕES

A Luva de Redução de Cobre 1 x 3/4 é utilizada quando existe necessidade de interligar dois trechos de tubulação com diâmetros diferentes.

No segmento de climatização e refrigeração, pode participar de:

• Linhas frigorígenas;
• Sistemas de ar-condicionado;
• Sistemas de climatização;
• Sistemas de refrigeração;
• Redes de tubulação de cobre;
• Interligações entre trechos de diferentes diâmetros;
• Montagens técnicas;
• Serviços de manutenção;
• Substituição de conexões;
• Modificações de tubulação tecnicamente previstas.

A redução deve ser utilizada somente quando a mudança de diâmetro estiver de acordo com o dimensionamento da instalação e com as especificações do equipamento.

Não é tecnicamente correto utilizar uma redução apenas para adaptar duas tubulações disponíveis no local sem verificar se aquela alteração de diâmetro é permitida pelo sistema.

COMO FUNCIONA A CONEXÃO

A luva é instalada entre dois trechos de tubulação.

A extremidade maior corresponde à tubulação de maior diâmetro, enquanto a extremidade reduzida realiza a transição para a dimensão menor.

Após o correto posicionamento e alinhamento das peças, a união é executada por processo adequado para conexões de cobre.

Em instalações frigorígenas nas quais seja utilizada brasagem, a preparação correta das superfícies, o encaixe adequado e a execução uniforme da união são fundamentais para obter uma conexão estanque.

A luva realiza a transição dimensional; ela não corrige erros de dimensionamento da tubulação.

CUIDADOS NA INSTALAÇÃO

Antes da montagem:

• Confirme as medidas da luva;
• Confira as dimensões das tubulações;
• Verifique o dimensionamento previsto para o sistema;
• Inspecione a conexão antes da utilização;
• Não utilize peça trincada ou excessivamente deformada;
• Prepare corretamente as extremidades dos tubos;
• Remova rebarbas quando necessário;
• Mantenha as superfícies de união limpas;
• Evite óleo, sujeira, partículas e contaminantes;
• Faça o encaixe sem deformar a conexão;
• Mantenha as tubulações corretamente alinhadas;
• Utilize procedimento apropriado de soldagem ou brasagem;
• Controle adequadamente o aquecimento;
• Proteja componentes próximos da fonte de calor;
• Evite a introdução de resíduos no interior da linha;
• Após a união, inspecione a conexão;
• Realize os procedimentos de verificação de estanqueidade antes da entrada em operação.

Em instalações frigorígenas, também é importante controlar a formação de resíduos e óxidos internamente durante a brasagem. A execução deve seguir o procedimento técnico adequado ao sistema.

CUIDADOS COM O AQUECIMENTO

O cobre transmite calor rapidamente.

Durante a brasagem, aquecimento excessivo ou mal distribuído pode:

• Prejudicar a qualidade da união;
• Favorecer oxidação excessiva;
• Danificar componentes próximos;
• Produzir uma união inadequada;
• Aumentar a necessidade de retrabalho.

O objetivo não é simplesmente aplicar maior quantidade de calor, mas atingir as condições adequadas para que o material de adição e a conexão formem uma união correta.

ATENÇÃO À INSTALAÇÃO INCORRETA

Uma instalação inadequada pode provocar ou favorecer:

• Vazamento de fluido refrigerante;
• Perda de estanqueidade;
• União incompleta;
• Falha na região brasada ou soldada;
• Deformação da conexão;
• Deformação da tubulação;
• Restrição indevida da passagem interna;
• Introdução de partículas;
• Formação de resíduos internos;
• Entrada de umidade;
• Contaminação do circuito;
• Necessidade de desmontagem;
• Necessidade de refazer a conexão;
• Perda de desempenho;
• Problemas operacionais;
• Danos a componentes do sistema.

Em sistemas que operam pressurizados, uma união mal executada também pode representar risco para equipamentos e profissionais durante instalação, testes, manutenção ou funcionamento.

ATENÇÃO AO DIMENSIONAMENTO

O diâmetro de uma tubulação frigorígena faz parte do dimensionamento técnico do sistema.

Por isso, uma redução de 1″ para 3/4″ não deve ser aplicada indiscriminadamente.

Uma alteração de diâmetro inadequada pode modificar as condições previstas de circulação do fluido e contribuir para perda de desempenho ou problemas operacionais.

A instalação deve respeitar as especificações do equipamento e o projeto da linha.
