Descrição

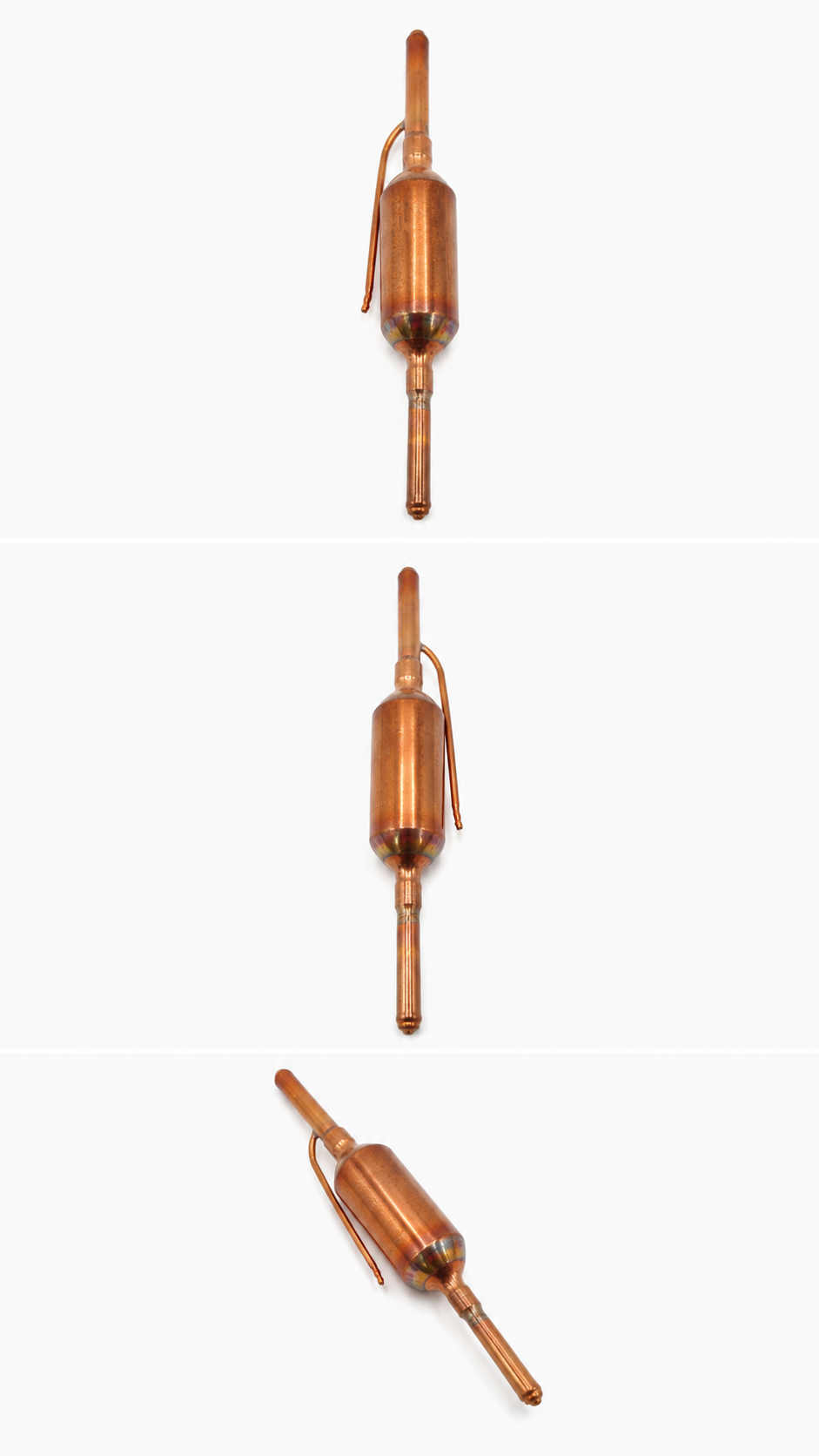

O Filtro de Tela AGT 3/4 sem Sílica 70 mm com Rabicho é um componente destinado à instalação em circuitos de refrigeração e climatização compatíveis, utilizado para auxiliar na retenção mecânica de partículas e resíduos sólidos presentes na linha.

Diferentemente dos filtros secadores que possuem material dessecante, este modelo está claramente identificado na embalagem como “S/ SÍLICA”. Isso significa que sua função principal está relacionada à filtragem física através de elemento de tela, e não à retirada de umidade do circuito por adsorção.

A peça apresenta corpo metálico cilíndrico com aparência característica de cobre e prolongamentos tubulares para conexão à linha, incluindo configuração com rabicho, conforme informado pelo fabricante.

CARACTERÍSTICAS CONFIRMADAS

• Marca: AGT / ageTherm;
• Produto: filtro de tela;
• Código: 234;
• Medida nominal: 3/4″;
• Medida complementar indicada: 70 mm;
• Configuração: com rabicho;
• Tipo: filtro sem sílica;
• Elemento identificado: filtro de tela;
• Aplicação: instalação em linha;

QUAL É A FUNÇÃO DO FILTRO DE TELA?

Durante a montagem, manutenção ou funcionamento de um circuito frigorígeno, partículas sólidas podem permanecer ou surgir dentro da tubulação.

Entre elas podem existir:

• Pequenos resíduos metálicos;
• Partículas provenientes de intervenções anteriores;
• Resíduos presentes na tubulação;
• Contaminantes sólidos transportados pelo circuito.

O filtro de tela cria uma barreira mecânica destinada a auxiliar na retenção dessas partículas antes que continuem circulando pelo sistema.

ESTE FILTRO RETIRA UMIDADE?

Não deve ser tratado como filtro secador.

A própria embalagem informa:

SEM SÍLICA.

A sílica é um material utilizado em determinados filtros para auxiliar na adsorção de umidade.

Como este modelo não possui sílica, não se deve atribuir a ele função de secagem equivalente à de um filtro secador com material dessecante.

Sua finalidade principal é a filtragem mecânica por tela.

FILTRO DE TELA NÃO SUBSTITUI O VÁCUO

Mesmo que um sistema possua filtro, os procedimentos corretos de instalação continuam necessários.

O filtro de tela não remove adequadamente:

• Ar;
• Umidade;
• Gases não condensáveis.

Esses contaminantes precisam ser tratados através dos procedimentos técnicos adequados de montagem, estanqueidade e evacuação do circuito.

PARA QUE SERVE O RABICHO?

O produto possui configuração identificada como “com rabicho”.

O rabicho corresponde ao prolongamento tubular integrado ao conjunto e permite realizar a conexão com a tubulação conforme a geometria prevista para a instalação.

A presença do rabicho pode facilitar a montagem em determinados pontos do circuito, reduzindo a necessidade de adaptações adicionais.

APLICAÇÕES

Quando tecnicamente compatível com o sistema, pode ser utilizado em:

• Sistemas de refrigeração;
• Sistemas de climatização;
• Linhas frigorígenas;
• Equipamentos comerciais de refrigeração;
• Instalações técnicas;
• Reparos de tubulação;
• Substituição de filtros compatíveis;
• Montagens de circuitos frigorígenos.

A dimensão nominal de 3/4″ deve ser conferida com a tubulação e com o projeto do equipamento antes da instalação.

CUIDADOS ANTES DA INSTALAÇÃO

Antes da montagem:

• Confirme a medida 3/4″;
• Confirme a identificação de 70 mm;
• Verifique se o modelo sem sílica atende à aplicação;
• Confirme a necessidade do rabicho;
• Inspecione o corpo do filtro;
• Verifique as extremidades tubulares;
• Não utilize componente amassado;
• Não utilize componente perfurado;
• Preserve o interior do filtro;
• Evite entrada de poeira;
• Evite entrada de limalhas;
• Evite umidade e contaminantes.

CUIDADOS DURANTE A BRASAGEM

O componente possui partes metálicas que conduzem calor.

Durante sua instalação:

• Utilize técnica apropriada de brasagem;
• Controle a intensidade do aquecimento;
• Direcione o calor para a região necessária;
• Evite aquecer desnecessariamente o corpo do filtro;
• Evite deformar os tubos;
• Preserve o elemento filtrante interno;
• Mantenha o circuito limpo.

Superaquecimento pode prejudicar componentes internos ou provocar deformações.

OXIDAÇÃO INTERNA

Durante a brasagem de cobre, o aquecimento em presença de oxigênio pode favorecer a formação de óxidos no interior da tubulação.

Esses resíduos podem posteriormente se desprender e circular pelo circuito — justamente aumentando a carga de contaminantes que o filtro precisará reter.

Quando previsto pelo procedimento técnico utilizado, a passagem controlada de nitrogênio seco durante a brasagem auxilia na redução dessa oxidação interna.

CUIDADO COM RESTRIÇÃO

Todo elemento filtrante oferece alguma resistência à passagem do fluido.

Quando um filtro acumula quantidade excessiva de contaminantes, essa resistência pode aumentar.

Uma restrição significativa pode interferir no funcionamento do circuito.

Por isso, diante de sintomas de restrição, o componente deve ser considerado durante o diagnóstico técnico.

Não é correto simplesmente retirar o elemento filtrante sem identificar a causa da presença excessiva de resíduos no sistema.

APÓS A INSTALAÇÃO

Depois da montagem:

• Inspecione as regiões brasadas;
• Confirme o posicionamento do filtro;
• Verifique o rabicho;
• Confirme que não houve deformação;
• Execute teste de estanqueidade;
• Verifique possíveis vazamentos;
• Execute os demais procedimentos técnicos necessários;
• Libere o sistema somente após as verificações.

QUANDO O FILTRO DEVE SER AVALIADO?

O filtro merece atenção especialmente quando houver:

• Indícios de restrição;
• Contaminação interna do sistema;
• Manutenção corretiva extensa;
• Falha de componentes;
• Abertura do circuito;
• Presença anormal de partículas;
• Reparos que possam ter introduzido resíduos;
• Substituição de componentes importantes.

A decisão de manutenção ou substituição deve ser baseada no diagnóstico do sistema.

RISCOS DE INSTALAÇÃO INCORRETA

Uma montagem inadequada pode provocar ou favorecer:

• Vazamento de fluido refrigerante;
• Perda de estanqueidade;
• Restrição indevida;
• Deformação do filtro;
• Danos ao rabicho;
• Danos por superaquecimento;
• Contaminação interna;
• Entrada de umidade;
• Oxidação;
• Perda de desempenho;
• Funcionamento irregular;
• Necessidade de desmontagem;
• Necessidade de recuperação de refrigerante;
• Necessidade de nova evacuação;
• Retrabalho.
